BELDRIVE永磁電機的結構與工作原理

　　在結構方面

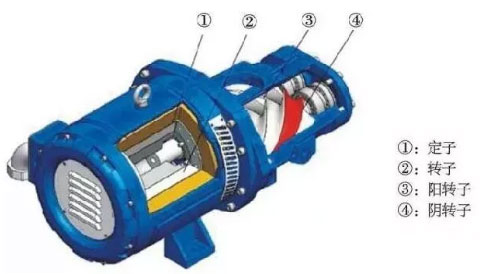

　　電機基于磁場作為媒介為機械能和電能轉換的電磁裝置。在運動機制中首先氣隙磁場的電能量轉換需要永久磁鐵產生的氣隙磁場，其次就是在集團內部進入電機繞組電流，但這需要兩個特殊的繞組和相應的裝置，并提供能量以維持電流的流動，總體電機由兩部分組成，定子和轉子。電機在運行時固定部分稱為定子，定子主要由硅鋼沖壓、繞組的三相對稱分布，固定核心底盤和閥蓋零件，如轉子永磁磁軛和軸。永磁磁軛，考慮磁軛是圓柱形的，在轉軸上設置形成了BELDRIVE永磁電機。

　　在原理方面

　　定子和轉子的磁場相互作用在平面內產生兩種相互垂直作用的電磁力，從而實現了電機的運動，并且電磁推力是永磁陣列產生的磁場與線圈陣列中的電流相互作用的結果。當電磁轉矩克服轉子本身的慣性，以及永磁體的永磁電動機轉子磁鋼產生的阻尼轉矩，電動機開始運動。

　　BELDRIVE永磁電機的優點

　　(1)效率高，環保節能

　　BELDRIVE永磁電機是一種高效節能產品，與感應電動機相比，BELDRIVE永磁電機不需要無功勵磁電流，故能夠大大的提高功率因數。經大量統計計算，BELDRIVE永磁電機比同規格熱機的效率提高了2%～8%，并且還可以用較小容量的永磁電機替代較大容量的感應電機，較好的解決了能源浪費的問題。長期使用這種產品，可以達到環保節能的目的。

　　(2)高效能

　　高效能化也是BELDRIVE永磁電機的明顯優勢，一些性能指標是傳統的標準電機所不及的，在某些機構，調速比可高達1：10000，轉速控制精度可達0.1%。

　　(3)結構類型多樣，有極大的應用范圍

　　由于轉子結構是多樣的，因此BELDRIVE永磁電機的許多品種都有不同的特點和性能，從日常生活到航空航天，從簡單電動工具到高科技產品，幾乎無所不包。

　　(4)優異的控制性能

　　由于稀土永磁材料的高性能而使電機的力矩常數、轉矩慣量比、功率密度等大大提高。通過合理設計又能使轉動慣量、電氣及機械時間常數等指標大大降低，作為伺服控制性能的主要指標有了很大改善。

　　現代永磁電機中，永磁磁路的設計已較完善，加上稀土永磁材料的矯頑力高，因而BELDRIVE永磁電機的抗電樞反應及其它去磁的能力大大加強，電機的控制參量隨外部擾動影響大大減小。

　　由于用永磁材料取代了電勵磁，減少了勵磁繞組及勵磁磁場的設計，因而減少了勵磁磁通、勵磁繞組電感、勵磁電流等諸多參數，從而直接減少了可控變量或參量。
