一、變頻器控制回路布線六大禁忌！

作為電子控制領域的絕對主力，變頻器可以說是數千人的最愛。熟悉變頻器的人知道逆變器提供面板操作模式，并且還提供便于長距離集中控制的輔助終端（或外部終端）控制方法。這種類型的控制回路由被壓入變頻器輔助控制端子的導線操作。其強大而靈活的功能是變頻器控制的首選。

雖然逆變器輔助控制模式有許多優點，但如果控制回路布線不合理，則會對逆變器的正常運行產生不利影響，甚至造成不必要的故障。

今天，我結合自己的工作經驗，總結了關于逆變器控制回路布線的六個禁忌：

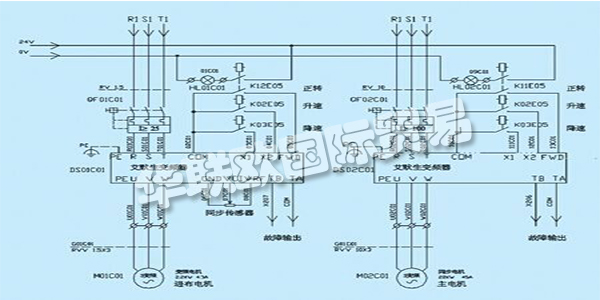

1，逆變器控制回路的接線應該與主電路電纜（動力線）分開，以免逆變器主電路中的諧波干擾成分污染逆變器控制回路;

2，由于變頻器的故障信號和多功能觸點輸出信號，可以驅動高壓交流接觸器/繼電器，所以應該是連接與其他控制回路端子分開或觸點，以避免高壓擊穿故障;

3，為了防止干擾信號引起的誤動作，在變頻器的低功率控制回路（如PID控制功能）傳感器使用的線路等時應選擇布線,屏蔽線或互絞線具有很強的抗干擾能力;

4，逆變器控制回路的導線長度超過50m作為參考基準點（在某些情況下，該值為100m，主要與截面，材料，信號強度等因素有關） ，當距離布線超過長度時，信號應通過繼電器電路或繼電器放大;

5，當按下當變頻器控制回路接線時，要特別注意模擬信號的極性防止極性碰撞并對變頻器輔助控制電子電路造成損壞;

6，在變頻器上電的情況下，請勿使用數字萬用表表帶有蜂鳴器功能文件（如果數字萬用表中的電量從測試引線傳輸到變頻器控制端子，則該齒輪的輸出電壓高于其他齒輪位置，以測量控制回路的開/關，導致故障！

二、變頻器控制回路布線8大禁區，看看你中招了沒？

電線和工業控制人員的日常工作幾乎與逆變器不可分割。經驗豐富的資深人士知道，逆變器不僅支持面板操作模式，還提供適合遠程和集中控制的外部終端（輔助終端）控制方法。通過按下逆變器的輔助控制端子的導線可以實現上述控制回路。它的多功能性和全面性是當今逆變器控制的最佳選擇。

逆變器輔助控制方法雖然有很多優點，因為不合適的控制回路布線經常會影響逆變器的運行，有時會造成不必要的故障。今天，根據一些人的工作經驗，小編總結了逆變器的八個禁區控制回路布線。讓我們來看看。

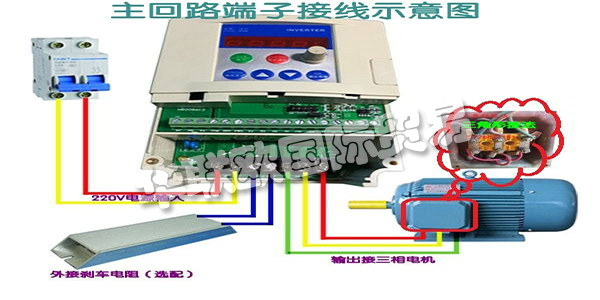

1、反相器控制回路的導線應與主電路電纜（動力線）嚴格區分開放置。這可以有效地防止反相器控制回路受到反相器主回路中的諧波的干擾。

2、將變頻器的連接與其他控制回路端子或觸點分開，以避免高壓擊穿故障。由于逆變器的故障信號和諸如多功能觸點輸出信號的端子，極有可能驅動高壓交流接觸器/繼電器。

3、為了避免干擾信號引起的誤操作，當變頻器的低功率為控制回路（如PID控制功能下傳感器使用的導線）布線時，有必要選擇具有高品質抗干擾能力的屏蔽線和雙絞線。它應該與主回路和0x7d（包括200V中繼程序回路）分開布線。

4、以反相器的導線長度控制回路 50m為參考點（在某些情況下，長度為100m，這與導線橫截面的決定因素，材料，信號強度等有關。 ），一旦距離布線較高，在此長度之后，信號由繼電器電路或繼電器放大。

5、壓接控制回路導線時，必須注意模擬信號的極性，以免損壞變頻器的輔助控制電路。

6、當逆變器上電時，禁用具有蜂鳴器功能的數字萬用表（此檔位的輸出電壓高于其他檔位）以執行控制回路的開/關測量。原因是：防止數字萬用表的電源通過測試引線到變頻器控制端子，導致故障和故障！

7、因為控制電路的頻率輸入信號是小電流，所以為了避免因接觸不良引起的For故障，小信號觸點使用兩個并聯節點或雙節點。

8、控制回路接線一般選用0.3至0.75平方米的電纜。
