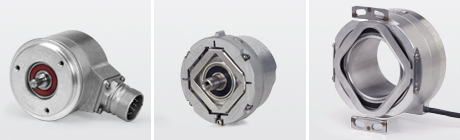

HEIDENHAIN旋轉編碼器包括帶內置軸承編碼器和不帶內置軸承編碼器。本文華聯歐國際貿易小編將給大家介紹HEIDENHAIN帶內置軸承的旋轉編碼器。

HEIDENHAIN帶內置軸承的旋轉編碼器分為帶內置軸承和定子編碼器和帶內置軸承、采用分離聯軸器旋轉編碼器兩種。

一、帶內置軸承和定子編碼器

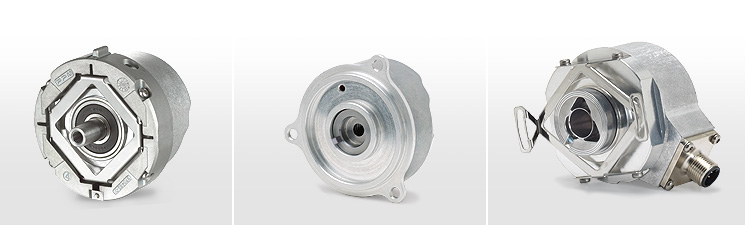

HEIDENHAIN的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制。空心軸可以直接滑入并固定在被測軸上。
該編碼器圓光柵直接與被測軸相連，掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子聯軸器必須只吸收軸承摩擦力所導致的牛矩，因此它能最大限度地降低靜態和動態測量誤差。而且，安裝在定子上的聯軸器還能補償被測軸的軸向運動。

二、帶內置軸承、采用分離聯軸器旋轉編碼器
HEIDENHAIN的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。內置軸承的旋轉編碼器由分離的聯軸器連接可用于實心軸。推薦使用的連接被測軸的聯軸器能補償徑向和軸向誤差。采用分離聯軸器的角度編碼器能支持更高的軸轉速。
