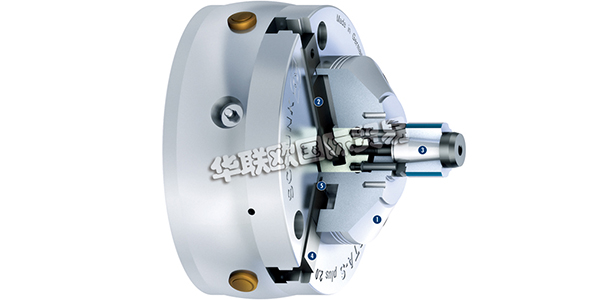

在改進設計中，內圓夾持分段芯軸與三爪手動卡盤ROTA-S PLUS 2.0結合。使用VARIO M時，卡盤孔上必須打磨出一個額外錐體;必須單獨訂購。德國雄克SCHUNK內圓夾持分段芯軸VARIO M描述

應用領域：
①在銑/車床上
②在焊接系統

優點-為您帶來的益處：
不更換車床卡盤就能很容易地更換液壓芯軸：最小內徑高精密夾持
安全視覺裝置：操作安全性最高
符合人體工學，輕型、安全的活動扳手：保證操作簡單
所有功能部件均經研磨和硬化：高偏轉和換爪重復精度

選件和特殊信息：
進行小內徑夾持時，200和250的ROTA-S PLUS 2.0可搭配使用VARIO M芯軸。VARIO M芯軸有四種尺寸，可精確夾持的內徑范圍為20至80 mm。VARIO M芯軸可直接固定到車床卡盤上。裝調過程在5分鐘內即可完成。

德國雄克SCHUNK內圓夾持分段芯軸VARIO M的功能與亮點：

卡盤中切向活動的楔桿通過旋轉螺紋主軸驅動。楔桿將力傳遞至基爪，產生與旋轉軸同步且徑向于旋轉軸的卡爪運動。啟動卡爪將力傳遞至VARIO M芯軸的軸向活塞，從而產生帶下拉功能，通過夾持套筒從旋轉軸徑向向外的夾持運動。
